一、低频为什么用RC滤波

低通滤波器（简称为lpe）就是让低频信号通过，阻止高频信号通过。一般用于去掉输入信号中不必要的高频成分，去除高频干扰。另外，在选频网络中也有应用。

1、电源滤波就是一个典型的rc低通滤波器，设计的截止频率为50hz以下，它让直流通过，阻止50hz以上的频率通过。

2、在一些好些的音箱，有高音、中音、低音三种喇叭，为了将音频中的各频率段分别提供给给它们，往往内部装有三分频网络，这是lc低通滤波器、高通滤波器、带通滤波器一起使用的应用实例。

二、实际rc低通与理想低通滤波器频谱为什么不同

区别当然很大。低通就是让低于一定频率的信号通过。如果你的低通滤波器的截止频率大于10HZ小于530HZ，那么滤波后输出的信号中只有10HZ的信号成分；如果你的低通滤波器的截止频率大于530HZ，那么滤波后输出的信号中不但有10HZ的信号成分也会有530HZ的成份。

三、二阶rc低通滤波器计算公式

低通滤波器的计算公式

一、低通滤波器的计算公式：

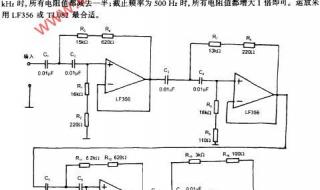

rc低通滤波器

f=1/2πRC

从电阻端进入，然后通过一个电容接地，从电容端取信号，知道电容是通高频阻低频，所以电容对高频信号呈现很低的阻抗，信号被接地，所以低频信号通过，称为低通滤波器，高通滤波器和低通滤波器正好相反，电阻和电容位置互换。

二、rc低通滤波器计算公式

rc低通滤波器计算公式

对于无源RC一阶低通滤波电路，其传递函数为G(s)=1/(RCs+1)。转换为信号经过它的衰减的计算方法为：

Uo=Ui/[(2*Pi*f*R*C)^2+1]^0.5

式中：Uo为输出电压；Ui为输入电压；Pi为圆周率；f为信号频率。

对于无源RC二阶(以上)低通滤波电路，由于此处用文字行不太好表达，因此略过。

1、基本型的音频RC滤波电路

最常用的滤波电路应该是很基本的RC滤波，不管是高通型或是低通型，公式所示：

Freq-6dB = 1 / 2πRC

但是在应用上，却很少去考虑这个公式是可以活用的。在整个电路上，当然会有很多的RC组合，如果每个都套用这个公式，那最后的频率响应不就是衰减了几十dB去了。如果全部都让它所有音频通过，只留下一个RC滤波来控制频率响应，那么区除杂讯的效果就变差了。

举例，如果有三组低通滤波电路，我们需要设计在 -6dB为20 KHz。每一组在20 KHz的频率点，只能有2dB的衰减量。那么公式就要修正为

Freq-2dB = (1 / 2πRC) * 1.6

也就是电阻或电容的数值，必须减少1.6倍。(6dB – 2dB = 4dB = 1.6)

2、高衰减度的音频陷波器

双T型滤波电路，能够针对特定的音频频率点产生很高的衰减度，用来做简易的音频失真仪更是好用，因为失真仪是很昂贵又很容易损坏的仪器。只要在交流微伏表的输入端，加装可切换的双T型滤波电路，就可以当音频失真仪使用。例如未经双T型滤波电路的电表读数为0 dBm, 但是经过双T型滤波电路后为 -40 dBm, 则失真率为 1 %。(因为相差40 dB为100倍)

陷波器的频率点为：Freq-trap = 1 / 2πRC

rc低通滤波器

数值设定为：R1 = R2 = R, C1 = C2 = C, C3 = 2C, R3 = R/2

理论上如果RC数值搭配准确时，可达到60 dB的衰减度。但是如此Q值太高，会使滤波的有效频宽太窄，容易产生频率偏差。一般建议故意将数值偏差，使Q值降低到40-46 dB的衰减度, 比较有实用价值。

四、rc低通电路的性质

1、RC低通网络频率特性的特点是随着频率的增加，低频信号可以通过，高频信号被衰减或抑制。

2、在基本的RC滤波电路中：

3、C做输出端就是低通滤波器，R做输出就是高通滤波器基本原理是，当电容和电阻串联时，若电源为直流电（f=0 ），由于电容的隔直作用，故只有电容两端有电压，而电阻两端的电压为0，若电源为交流电（f>0 ），电容导通，频率越高导通阻抗越小，因而高通，考虑一个连续的过程，当电源频率由0变大时，电容两端电压由大变小，因而低通，而在高通电路中，电阻两端的电压由0慢慢变大，因而高通。
