一、继电保护测试仪我知道的昂立和博电还有哪些牌子的产品好1、说实话这两家都是比较不错的牌子，我们电力站现在用的武汉锐拓普电力的设备，测试精度准。2、质量好。二、继电保护测试仪说明书一、开机步骤1、将继电保护测试仪电源线插入AC220电源插座

一、继电保护测试仪我知道的昂立和博电还有哪些牌子的产品好

1、说实话这两家都是比较不错的牌子，我们电力站现在用的武汉锐拓普电力的设备，测试精度准。

2、质量好。

二、继电保护测试仪说明书

一、开机步骤

1、将继电保护测试仪电源线插入AC220电源插座上。

2、检查接线（需外接键盘或鼠标），确认无误后分别打开测试仪电源及外接计算机电源，稍等片刻后将进入选择启动方式界面。

3、启动 Windows 操作系统后将进入软件功能试验的主界面，进行各种试验工作。

二、键盘快捷键

F2 开始/停止试验在测试仪未输出信号时按下F2键后，测试仪开始输出信号；在试验过程中，按下F2键可停止试验，测试仪停止输出信号；

F3 退出试验关闭当前试验模块；

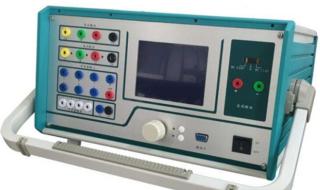

微机继电保护测试仪

F5 手动递增在试验中每按下一次F5键，输出信号就按照设定的步长增加一次；

F6 手动递减在试验中每按下一次F6键，输出信号就按照设定的步长减小一次；

Ctrl+1 — Ctrl+7 打开/关闭输出通道

Ctrl+1 ～ Ctrl+3对应Ua、Ub、Uc，

Ctrl+4 ～ Ctrl+6对应Ia、Ib、Ic，

Ctrl+7对应Ux；

F7 读取设置文件从保存的参数设置文件中导入试验参数；

F8 保存设置文件将当前设定的试验参数保存到文件中，以免重复设置；

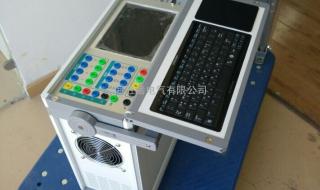

微机继电保护测试仪

Tab 将输入焦点移动至下一个输入框；

Shift + Tab 将输入焦点移动至上一个输入框。

三、交流电流源提高输出电流

当使用电流超过测试仪每相输出的大电流时，可将测试仪电流源并联使用。并联使用时，应将并联电流通道的输出相位设为相同，此时输出的电流就是并联电流通道输出幅值之和。

四、交流电流源提高输出功率

当要求电流源的输出功率大于每相电流的大输出功率时，可将测试仪电流源串联使用。例如，将IA、IB串联，两相的幅值设为相等，相位差180°，输出功率能提高一倍。

五、交流电压源提高输出电压

当使用电压超过测试仪每相输出的大电压时，可将两相电压的相位设为相差180°，此时输出的电压就是两相电压通道输出幅值之和。测试仪大只能支持240V的交流电压。

六、关机步骤

使用鼠标单击界面左下角处的“开始”-“关机”，在弹出的对话框中选择“确定”即可关闭计算机，在确认计算机关闭后，再关闭面板电源开关。关机时请勿直接关闭面板电源开关，请先关闭计算机的Windows操作系统，然后再关电源开关。

三、k68继电保护测试仪说明书

1、将继电保护测试仪电源线插入AC220电源插座上。

2、检查接线（需外接键盘或鼠标），确认无误后分别打开测试仪电源及外接计算机电源，稍等片刻后将进入选择启动方式界面。

3、启动 Windows 操作系统后将进入软件功能试验的主界面，进行各种试验工作。

四、微机式继电保护装置定时限过电流保护动作怎样处理

1、定时限过流继电保护：时限值固定，在电流达到设定值，时间达到设定值情况下，保护动作。

2、反时限过流继电保护：时限值不固定，在电流达到设定值，电流值超过设定值越多，继电保护动作的时间越短，反应速度越快。

3、限时速断保护可以想成是立刻保护动作（因为保护时间是0秒），而定时限过流保护是可以设定时间的，比如当过电流产生后经0.6秒保护动作。区别就是时间上的设定不同。顺便提一下，定时限过流保护的时间也是可以设定为0秒

五、继电保护测试仪交流试验可以做哪些内容

1. 继电保护测试仪交流试验可以进行多种内容。
2. 首先，可以进行继电保护装置的动作特性测试，即测试继电保护装置在不同故障情况下的动作时间和动作电流等参数。
这可以帮助判断继电保护装置是否能够准确地对故障进行检测和保护。
3. 其次，可以进行继电保护装置的稳定性测试，即测试继电保护装置在系统稳定和不稳定情况下的动作情况。
这可以帮助评估继电保护装置在系统运行过程中的可靠性和稳定性。
4. 此外，还可以进行继电保护装置的灵敏度测试，即测试继电保护装置对小信号的检测和动作情况。
这可以帮助评估继电保护装置对微弱故障信号的响应能力。
5. 最后，还可以进行继电保护装置的互感器特性测试，即测试继电保护装置对互感器的测量和保护功能。
这可以帮助确保互感器的准确性和可靠性。
6. 总之，继电保护测试仪交流试验可以涵盖继电保护装置的动作特性、稳定性、灵敏度和互感器特性等多个方面的内容。
这些测试内容对于确保电力系统的安全运行和故障保护具有重要意义。
