一、5w应急灯原理

1、应急灯是应急照明用的灯具，消防应急照明系统主要包括事故应急照明、应急出口标志及指示灯，是在发生火灾时正常照明电源切断后，引导被困人员疏散或展开灭火救援行动而设置的。

2、应急灯内部有两套供电系统，一套是内部的电瓶给照明灯供电，一套是外接电源给照明灯供电同时给电瓶充电，另外有电源转换机构，当外接电源断开（停电）的时候，线路会切换到电瓶供电的方式。这样可以在应急灯电源断开的时候应急灯依然会保持照明状态。

应急灯的安装和维护该怎么做？

1、在工程设计中，为了方便平时维护与管理，消防应急照明最好按层以专用馈电回路供电。

2、为保证消防应急照明供电电源的可靠，有条件的应由变电所的低压应急母线段供电，即当用柴油发电机组做应急电源时，只要发电机投入使用，它就有电继续保证供电。

3、在火灾状态下，靠近地面的烟少、氧气多，人疏散的本能反应是弯腰或匍匐前进，因而局部高照度照明比高位安装带来的均匀照度更为有效。所以应提倡低位安装，即在靠近地面或者是在地面高度上提供疏散应急照明。

4、应急灯均以放电的状态出厂，使用前，必须进行20小时的充电，才可进行放电。

5、使用中的应急灯具应定期进行性能检查，每半个月或一个月通过连续开关试验，以检查电路转换及电池的应急功能，并进行放电，以延长电池使用寿命。

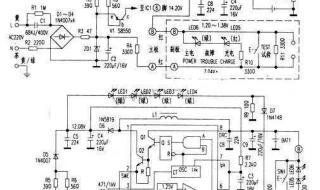

应急灯原理

6、做好配电线路的防火保护，暗敷时敷设在非燃烧体结构内，保护层厚度不小于30mm；明敷时穿金属管，并在钢管外面刷防火涂料或采用其它防火措施；线路采用防火电缆或耐火电缆、电线。

二、走廊应急灯的工作原理

1、应急灯工作原理：在供电正常时，J2（聚电器）得电吸合，其动触点与“N/O（常开点）”接通，后备蓄电池正端与IC1的反相端相联。IC1（LM308）和D5、D6组成电压比较器，参考电压由D5、D6决定。这里用一个硅二极管（D5）和一个6.2V的稳压二极管（D6）组成6.9V的参考电压，对充电压电压进行监控。

2、当IC1的2脚输入电压（既蓄电池电压）低于6.9V时，IC1的6脚输出高电平，T1导通，J1（聚电器）得电，其动触点与“N/O（常开点）”接通，电源电压通过R2对蓄电池充电，同时LED2点亮为充电指示。改变R2阻值可调整充电电流。随着充电时间增加，IC1的2脚电压逐渐增加，当电压大于参考电压6.9V时，IC1的6脚输出低电平，T1截止，J1（聚电器）失电，断开充电回路，实现自动充电保护功能。

3、当停电时，J2（聚电器）失去电源，其动触点与“N/C（常闭点）”接通，蓄电池通过S1对应急灯电路供电，实现停电时自动切换功能。S1在这里用来手动切断应急灯电路部分。

三、消防应急灯的工作原理

当市电正常时，220V交流电经变压器整流为6V,经VD1-VD4整流，C滤波后，直流电一路经VD5、R4限流，给电池G充电。

另一路经R1R3分压，使VT1饱和，VT2基极高电位，VT2、VT3截止，所以灯不亮。

当停电时，变压器失电，VT1失电截止，VD5反偏，电源经过VT3VT2R3构成回路，VT2VT3导通，E得电发光。VD5同时起防止电池G向电路反送电作用。

四、两用应急灯原理

应急照明两用灯原理：

在供电正常时，J2(聚电器)得电吸合，其动触点与“N/O(常开点)”接通，后备蓄电池正端与IC1的反相端相联。 IC1(LM308)和D5 D6组成电压比较器，参考电压由D5、D6决定。

这里用一个硅二极管(D5)和一个62V的稳压二极管(D6)组成6.9V的参考电压，对充电压电压进行监控。

当IC1的2脚输入电压(既蓄电池电压)低于6.9V时，IC1的6脚输出高电平，T1导通，J1(聚电器)得电，其动触点与“N/O(常开点)”接通，电源电压通过R2对蓄电池充电，同时LED2点亮为充电指示。改变R2阻值可调整充电电流。

应急灯原理

随着充电时间增加，IC1的2脚电压逐渐增加，当电压大于参考电压69V时，IC1的6脚输出低电平，T1截止，J1(聚电器)失电，断开充电回路，实现自动充电保护功能。

当停电时，J2(聚电器)失去电源，其动触点与“N/C(常闭点)”接通，蓄电池通过s1对应急灯电路供电，实现停电时自动切换功能。s1在这里用来手动切断应急灯电路部分。

由IC2(NE555)、T2、T3、T4 X2等组成应急灯电路。IC2组

成50Hz信号发生器，由IC2的3脚输出50Hz信号，经T2反相、放

大分别驱动由T3、T4、X2组成的推挽电路，在X2的高压侧感应出220V的交流电，使日光灯管点亮。

这里的x2可以直接使用次级为4.5伏、初级为220V的成品电源变压器，功率试日光灯管的功率而定。使用时，注意T3、T4应加散热器。

五、劳士应急灯怎么接线原理

预留接线端为24V电源输出，反馈线需根据继电器针脚(一般为11或14个针脚)接线，一般接常开触点，需要拆下继电器看针脚位置，两个单独一排的为模块输出电源，剩下9个或12个针脚有三个为公共端，另外三个与公共端常闭，得电时分开，剩下三个为常开，得电时吸合通，可使用万用表蜂鸣二极管档确定再根据标识找到底座接线端
