一、止回阀有几种结构类型

1、不同的分类方法种类不同，一般都是按结构分：

2、1）旋启式止回阀

3、2）升降式止回阀

4、3）碟式止回阀

5、4）管道式止回阀

6、5）空排止回阀

7、6）缓闭式止回阀

8、7）隔膜式止回阀

9、8）无磨损球形止回阀

10、9）浮球式衬氟塑料止回阀

11、10）浮球式衬氟塑料Y型止回阀

12、11）高效无声止回阀

13、12）调流缓冲止回阀

14、13）带气动关闭装置的旋启式止回阀

15、14）带气动装置的旋启式止回阀

16、15）内压自封式阀盖直流式旋启式止回阀

17、16）带最小流量喷嘴的旋启式止回阀

18、17）对夹式消声止回阀

19、18）对夹薄型止回阀

20、19）用于气体的双板止回阀

21、20）双碟板缓冲止回阀

22、21）电动缓闭式蝶形止回阀其他的就是按压力、温度、材质、尺寸、连接方式的划分了

二、止回阀qt450是什么意思

1、止回阀QT450是指阀体材质为：球墨铸铁，牌号：qt450一般运用为自来水龙头的阀门，它是碳以球形石墨的形态形成的球墨铸铁存在的。

2、其机械性能远胜于灰口铁而接近于钢，具有优良的铸造、切削加工和耐磨性能，它还具有一定的弹性能广泛运用于制造曲轴、齿轮、活塞等高级铸件及多种机械零件中。

3、QT450为铁素体型球墨铸铁，韧性和塑性较高。

4、低温时，韧性向脆性转变，但低温冲击值较高，且有一定的抗温度急性变和耐蚀性。

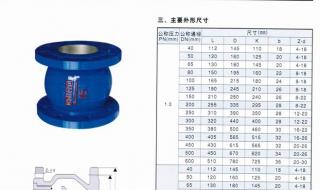

三、立式消声止回阀工作原理

1、立式消声止回阀内部有两个水腔组成，膜片下水腔的截流口为过水通道，(截流口开启最大面积接近管径面积)，膜片上水腔为压力调节室，当水泵停止工作时，由于阀瓣的自重和上水腔的压力使截流口迅速关闭90%，剩余10%利用导管把阀后压力传到上水腔，随着上水腔压力的增加，使截流口缓慢的关闭剩余10%，所以缓闭消声止回阀起到缓闭消声的作用。

2、立式消声止回阀在使用时针阀逆时针旋转2圈半，控制阀开启1/2圈即可开启，如发现水锤现象，可微调关小控制阀，逆时针微调开大针阀，使水锤现象消除。
