一、运算放大器在信号运算方面的应用运算放大器是一种广泛应用于电子电路中的模拟集成电路，它具有高增益、高输入阻抗、低输出阻抗等特点，能够对输入信号进行放大、加减、积分、微分等运算。在信号运算方面，运算放大器的应用非常广泛。以下是一些常见的

一、运算放大器在信号运算方面的应用

运算放大器是一种广泛应用于电子电路中的模拟集成电路，它具有高增益、高输入阻抗、低输出阻抗等特点，能够对输入信号进行放大、加减、积分、微分等运算。
在信号运算方面，运算放大器的应用非常广泛。以下是一些常见的应用：
加法器：运算放大器可以用于构建加法器电路，将两个或多个输入信号相加。通过将输入信号连接到运算放大器的不同输入端，并根据需要调整反馈网络，可以实现不同增益的加法运算。
减法器：除了加法运算，运算放大器还可以用于构建减法器电路。通过引入一个负反馈网络，可以将输入信号相减，并获得减法运算的结果。

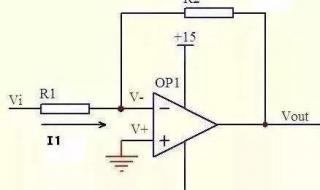

比例放大器：运算放大器可以用于构建比例放大器电路，对输入信号进行放大。通过调整反馈网络的电阻比值，可以实现不同增益的比例放大。
积分器：运算放大器可以与电容元件结合，构建积分器电路。积分器将输入信号进行积分运算，输出与输入信号的积分成比例的信号。积分器常用于信号处理、滤波器设计等领域。
微分器：运算放大器还可以与电容和电阻元件结合，构建微分器电路。微分器将输入信号进行微分运算，输出与输入信号的微分成比例的信号。微分器常用于信号检测、滤波器设计等领域。
除了以上应用，运算放大器还可以用于构建比较器、滤波器、振荡器等各种电路。它在模拟电子学中扮演着重要的角色，是许多电子设备和系统中不可或缺的组成部分。

二、单独使用运算放大器会有什么问题

运算放大器本来就可以单独使用，注意其供电范围，以及其输入信号范围。

三、运算放大器到底有什么用

运算放大器到底作用是可对微弱信号进行放大,还可做为反相、电压跟随器,可对电信号做加减法运算信号放大,大小比较,精密整流,阻抗变换,滤波,电压信号变电流信号,电流信号变电压信号,电压信号变成频率信号,频率信号变电压信号。

四、误差放大器与运算放大器的区别

1. 误差放大器（error amplifier）与运算放大器（operational amplifier，简称op-amp）的主要区别在于应用领域和功能。误差放大器主要用于一些高精度电路中，例如电压参考、放大器增益精度控制、电源电压调节等，其主要功能是将输入信号的误差放大到需要的精度级别，以便实现精确控制或指示。而运算放大器主要用于模拟电路中，例如信号放大、滤波、求导、积分、比较、振荡等，其主要功能是将输入信号放大到需要的电平并进行一定的运算处理。

运算放大器的应用

2. 误差放大器与运算放大器的电路结构也略有不同。误差放大器通常采用差分放大器的结构，具有高输入阻抗、低输出阻抗、高共模抑制比、低失真等特点，其输入和输出信号通常为直流信号。而运算放大器通常采用三级放大器的结构，具有超高增益、高输入阻抗、低输出阻抗、高带宽、低噪声等特点，其输入和输出信号通常为交流信号。

3. 误差放大器与运算放大器的性能指标也有所差异。误差放大器通常需要具备高增益精度、高稳定性、低温漂移、低噪声等特点，其性能指标主要包括增益误差、温漂、噪声、共模抑制比等；运算放大器通常需要具备高增益、高带宽、高线性度、低失真、低噪声等特点，其性能指标主要包括增益、带宽、线性度、失真等。
