柱塞阀和截止阀的区别,安全阀的安装位置和调试方法 柱塞截止阀

2026-01-14 17:334548 曾端丽
一、柱塞阀和截止阀的区别,安全阀的安装位置和调试方法1、柱塞阀和截止阀的区别是密封形式不一样，柱塞阀的密封件是柱塞，截止阀的密封件是阀瓣，柱塞阀是90度开关，截止阀是多回转开关。安全阀一般安装在装置顶部，如果安装在管道上应避免连接多个阀门。

一、柱塞阀和截止阀的区别,安全阀的安装位置和调试方法

1、柱塞阀和截止阀的区别是密封形式不一样，柱塞阀的密封件是柱塞，截止阀的密封件是阀瓣，柱塞阀是90度开关，截止阀是多回转开关。安全阀一般安装在装置顶部，如果安装在管道上应避免连接多个阀门。调试应在专门机构进行，自己调试会造成定压不准的情况。2、安全阀是启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高超过规定值时，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值的特殊阀门。安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。注安全阀必须经过压力试验才能使用。

二、柱塞阀跟截止阀有什么区别

柱塞阀与截止阀有以下区别：1、结构不同：柱塞阀将柱塞作为阀芯，通过柱塞的升降来达到控制介质流动的目的，而截止阀则是通过闸板对介质进行控制。
2、应用场合不同：柱塞阀一般适用于需要频繁调节的场合，如调节介质流量，而截止阀则适用于需要切断介质流动或只需简单启闭操作的场合。
3、密封性不同：柱塞阀通过柱塞与阀座间的密封实现对介质的控制，密封性一般比截止阀稍差，而截止阀通过闸板与阀座的密封实现对介质的控制，所以其密封性比柱塞阀好。
因此，柱塞阀和截止阀是两种不同结构的阀门，它们在应用场合、密封性等方面有较明显的区别。

三、柱塞阀的结构及特点

柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成。当手轮旋转，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了内外泄漏、同时阀门开启力矩小，能实现阀门迅速开启和关闭。

简介

柱塞阀的关闭由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成，密封效果由柱塞与密封圈紧密配合来达到，柱塞插在两只密封圈中，密封面积远大于普通截止阀；开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损，关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。

由于柱塞表面经过高精度外圆磨床加工而成。密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。从而提高了柱塞阀的使用寿命。

结构特点

一. 螺纹连接或承插焊连接直通式柱塞阀

1、流道：直通式

2、阀体、阀盖为铸钢或铸钢件，柱塞、阀杆、隔离环为不锈钢。密封圈为柔性石墨或聚四氟乙烯

3、密封环、隔离环由阀体和阀盖连接螺栓、螺母、弹簧垫压紧

4、靠柱塞外径与密封环内经实现密封

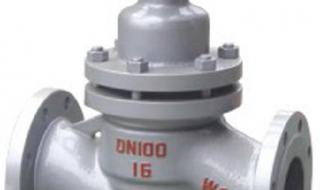

柱塞截止阀

5、该阀启闭速度较慢

二.对焊接连接直通式柱塞阀

1、流道：直通式

2、阀体、阀盖材料为铸钢

柱塞截止阀

3、其他结构特点同序号

三.法兰连接直通式柱塞阀

1、流道：直通式

2、阀体、阀盖为铸钢或铸钢件，柱塞、阀杆、隔离环为不锈钢。密封圈为柔性石墨或聚四氟乙烯

3、密封环、隔离环由阀体和阀盖连接螺栓、螺母、弹簧垫压紧

4、靠柱塞外径与密封环内经实现密封

5、该阀启闭速度较慢

四.法兰连接压力平衡直通式柱塞阀

1、流道：直通式

2、阀体、阀盖为铸钢件：阀杆、柱塞、隔离环为不锈钢；密封环、填料为柔性石墨或聚四氟乙烯；阀杆螺母为铜合金

3、密封环、隔离环靠阀体和阀盖的连接螺栓、螺母及弹簧垫圈压紧

4、靠柱塞的外径与密封环内径实现密封

5、柱塞为空心，上下腔有通孔，阀杆用上密封套和螺母连接，使柱塞上下腔压力平衡，启闭时省力。不过阀杆要有上密封和填料密封

6、该阀启闭速度较慢

五.截止阀形柱塞阀

1、流道：直通式

2、阀体、阀盖、柱塞体为铸钢；阀杆、柱塞压环为不锈钢；密封环、填料为柔性石墨或聚四氟乙烯

3、阀体与柱塞密封环配合处镶有不锈钢衬套

4、密封环用柱塞压环压紧在柱塞体上

5、靠柱塞密封环的外径和阀体衬套的内径配合实现密封

6、阀体、阀盖用螺栓连接，密封用垫片

7、阀杆密封用填料和上密封，压紧填料就可以实现密封

8、阀杆传动用阀杆螺母，旋转手轮就可以启闭阀门

9、该种结构的柱塞阀比常规柱塞阀启闭速度快

六.法兰连接双阀座压力平衡直通式柱塞阀

1、流道：双口直通式

2、阀体、上阀盖、下阀盖均为铸钢件；阀杆，柱塞，隔离环为不锈钢；密封环，填料为柔性石墨或聚四氟乙烯

3、密封环、隔离环柱塞导向套用上、下阀盖，螺栓、螺母、弹簧垫圈压紧在阀体内

4、柱塞可在上下密封环和导向套内上下运动，导向套上设有压力平衡孔，介质压力可由小孔进入导向套下腔。靠柱塞的双密封面和阀体内的双密封环就可实现密封

5、该阀为双阀座密封柱塞阀，可通过较大流量，由于柱塞较短，启闭速度比常规的柱塞阀大些

6、阀杆密封采用上密封和填料，压紧填料压盖就可实现阀杆密封

7、阀杆螺母镶在商上阀盖上旋转手轮就可带动柱塞阀启闭

七 内螺纹连接直角式柱塞阀

流道：直角式

八. 法兰连接直角式柱塞阀

流道：直角式

九.法兰连接压力平衡直角式柱塞阀

流道：直角式

四、截止阀数量名称

保温截止阀：BJ41W、BJ41Y、BJ45H、BJ45Y、BJ45W

　　锻钢截止阀：J61Y、J61H、J41H、J11H

　　波纹管截止阀：WJ41H、WJ41Y、WJ41W

　　仪表针形截止阀：J13、J23

　　低温截止阀：DJ41Y、DJ41W

　　水封截止阀：DS/J61H

　　氧气专用截止阀：JY41W、JY41Y

　　燃气截止阀：J41N

　　柱塞截止阀：J40HX-16G

　　不锈钢截止阀：J41W

　　外螺纹截止阀：J21H、J21W

　　外螺纹不锈钢截止阀：J21W-16C6L

　　美标截止阀：J41H、J41Y、J41F

　　锥齿轮截止阀：J541Y、J541H、J541W

　　电动截止阀：J941Y、J941H、J941W

　　衬氟截止阀：J41F46

　　国标截止阀：J41H、J41Y、J41F

　　节流截止放空阀：FJ41

　　以上就是常见的截止阀型号，称得上是截止阀型号大全了。

五、柱塞阀和截止阀区别

它们的用途、寿命不一样。

1.柱塞阀：当手轮旋转，通过阀杆带动柱塞在孔架中间上下往复运动完成阀门的开启与关闭功能。它比截止阀寿命长。

2.截止阀：属于强制密封式阀门。
